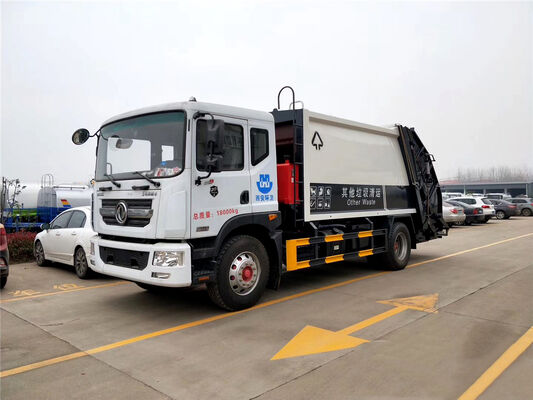

Dongfeng D9 10–12 m³ vuilniswagen met achterlader

1. Chassisconfiguratie

Het voertuig is gebouwd op eenDongfeng Dolika D9-chassismet een aan de achterzijde gemonteerde afvalpersbehuizing.

Het onderstel is voorzien van een2.315 mm brede cabine van anderhalve rij, met wielbasisopties variërend van3.950 tot 4.500 mm. De standaardmotor is eenDongfeng CMS 180 pk 6-cilinder dieselmotor, met eenYuchai-motor van 200 pkverkrijgbaar als optie.

Het onderstel voldoet aanChina Nationale VI-emissienormenen is voorzien van eenVooras van 4,5 ton en achteras van 10 ton. Andere standaarduitrusting omvat:

• 10.00R20 radiaalbanden
• Snelle transmissie met 8 versnellingen
• 250 × 4-framestructuur
• Luchtremsysteem
• Stuurbekrachtiging
• Koppelingsassistentie
• Elektrische ramen
• Centrale vergrendeling
• Uitlaat rem
• Motorrem
• Originele airconditioning
• ABS antiblokkeersysteem

Opmerking:Chassisspecificaties kunnen variëren afhankelijk van de geselecteerde wielbasis en motorconfiguratie. De uiteindelijke configuratie is afhankelijk van het daadwerkelijke voertuig dat op grond van het koopcontract wordt geleverd.

2. Speciale uitrusting/verdichterbehuizing

Het compactorlichaam is vervaardigd uithoogwaardig mangaanstaal.

• Lichaamscapaciteit:10–12 m³
• Dikte zijpaneel:3–4 mm
• Dikte bodemplaat:4–5 mm
• Lichaamsmateriaal:Mangaanstaal met hoge sterkte

Het complete compactorlichaam bestaat voornamelijk uit:

• Laadmechanisme
• Compressiemechanisme
• Ontladingsmechanisme
• Hydraulisch systeem
• Hydraulische olietank
• Oliereservoir / hydraulische componenten

Het laadmechanisme bestaat uit beugels, verbindingsmechanismen, haken en andere componenten. Aangedreven door het hydraulische systeem, tilt het laadmechanisme de afvalbak op en draait deze in de vuilcontainer.

Het afval wordt vervolgens door deschraapplaat en schuifplaatmechanismeen in het compactorlichaam geduwd.

Wanneer de vrachtwagen op de afvalstortplaats arriveert, wordt de achterste losplaat hydraulisch opgetild en wordt het samengeperste afval uit de container geduwd, waarmee de losoperatie is voltooid.

3. Opties voor laad-/bakhefmechanisme aan de achterkant

De fabrikant biedt verschillende configuraties voor het laadmechanisme aan de achterkant:

1. Standaard hefmechanisme van kunststof vuilnisbakken van 240 l of 660 l
2. Hefmechanisme voor vuilnisbakken met haak
3. Hefmechanisme met zwenkarm, geschikt voor afvalcontainers met een inhoud van ca1,2 m³
4. Hefmechanisme van het flip-emmer-/trechtertype, wat het storten en verspreiden van los huishoudelijk afval vergemakkelijkt
5. Volledig afgedicht hefmechanisme voor vuilnisbakken

Het specifieke achterlaadmechanisme kan worden geselecteerd op basis van het afvalinzamelingssysteem van de klant.

4. Belangrijkste technische specificaties

Chengliwei CLW5181ZYS6 vuilnisperswagen

* Deze cijfers komen overeen met verschillende chassis-/motorconfiguraties vermeld door de fabrikant.

5. Overige technische informatie

De oorspronkelijke fabrikant specificeert de volgende configuratiedetails:

• Het compactorlichaam is speciaal ontworpen voor deinzameling en transport van huishoudelijk huishoudelijk afval.
• Fabrikant van ABS-systemen:Jiaozuo Xindarui Technologie Co., Ltd.
• ABS-beschermend materiaal:Q235 staal.
• Zijbeschermingen zijn aan het chassisframe gelast.
• De bescherming tegen onderdoorrijden aan de achterzijde is geïntegreerd in de speciale uitrustingsstructuur.
• Bodemvrijheid bescherming achter:ongeveer 450mm.
• Het voertuig kan worden uitgerust met eenop een voertuig gemonteerde GPS-positionerings- en rijrecorder.
• Beschikbare wielbases omvatten3.950 mm en 4.500 mm.
• De totale afmetingen variëren afhankelijk van de wielbasis en de achteroverbouw.

De fabrikant vermeldt de volgende dimensionale combinaties:

Totale lengte / wielbasis / achteroverbouw / achterverlenging:

• 8650 / 4500 / 2460 / 430 mm
• 7960 / 3950 / 2170 / 580 mm

Er zijn een aantal configuraties met laadmechanismen aan de achterkant beschikbaar.

6. Chassisparameters

Chengliwei CLW5181ZYS6-chassis

7. Motoropties

De originele pagina bevat zes motorconfiguraties:
